電腦在現在生活已經普遍存在，越來越多的人生活與工作離不開電腦，但是大家都知道電腦內部結構么？當電腦出現問題時我們?cè)撛趺唇鉀Q呢？下面跟著深之藍一起來了解一下電腦主板的相關知識吧！

主板在電腦中是核心配件之一，它相當于電腦的骨架或者軀干，用來支撐各個硬件的連接。電腦中所有的硬件必須安裝連接到主板中，所以主板又可以稱為母版。

前面講到的一些硬件，比如說CPU、內存、硬盤、顯卡、網卡、聲卡等等都要安裝在主板上面，這樣才能讓這些硬件正常運轉工作，互相配合。

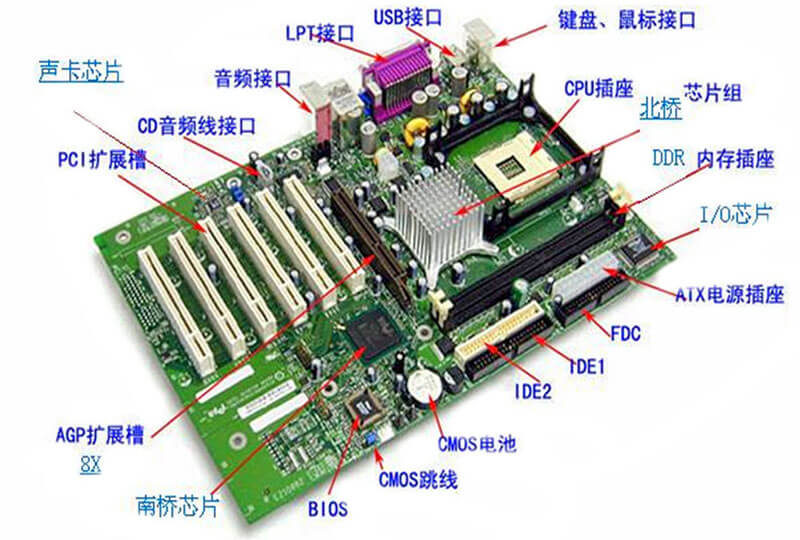

首先，深之藍給大伙們看下主板的大體結構和各個系統。

附一張主板電路系統圖（如果以后要學主板維修，可以參考看）

從上面的圖中分別從直觀方面和邏輯系統方面可以看出主板的各個構造的關系。

電腦主板結構，就是根據主板上各元器件的布局排列方式、尺寸大小、形狀、所使用的電源規格等制定出的通用標準，所有主板廠商都必須遵循。

主板結構分為 AT、 Baby-AT、 ATX、 Micro ATX、 LPX、 NLX、 Flex ATX、 EATX、 WATX以及 BTX 等。其中， AT 和 Baby-AT 是多年前的老主板結構，現在已經淘汰。

而 LPX、 NLX、 Flex ATX 則是 ATX 的變種，多見于國外的品牌機。EATX 和WATX 則多用于服務器/工作站主板。

ATX 是最常見的主板結構，擴展插槽較多，PCI 插槽數量在 4-6 個。Micro ATX 又稱 Mini ATX，是 ATX 結構的簡化版，就是常說的“小板”，擴展插槽較少， PCI 插槽數量在 3 個或 3 個以下，多用于品牌機并配備小型機箱。BTX 則是英特爾制定的較新一代主板結構。

電腦主板芯片組，芯片組（ Chipset） 是構成主板電路的核心， 決定了主板的級別和檔次。它就是北橋芯片（ NBC， North Bridge Chip）和南橋芯片（ SBC， South Bridge Chip）的統稱。

芯片組把復雜的電路和元件最大限度地集成在幾顆芯片內。

北橋主內， 系統控制芯片， 也稱為主橋（ Host Bridge） ， 決定了主板可以支持的 CPU 種類， 主要負責控制內存類型和容量， 控制內存、 AGP 和 PCI數據在北橋內部傳輸， 提供對 CPU 的主頻、 前端總線頻率、 ISA/PCI/AGP插槽、 ECC 內存糾錯等的支持。掌控項目多為高速設備。整合型芯片組的北橋芯片還集成了顯示核心、 內存控制器、 Cache 高速控制器等。包括：

CPU 與 Cache、 內存之間的交流與控制

AGP（圖形加速端口） 控制

PCI 總線的控制

CPU 與外設之間的交流

南橋主外， 系統 I/O 芯片， 主要負責控制設備的中斷、各種總線和系統的通信，主要管理中低速外部設備。集成了中斷控制器、 DMA 控制器。包括：

PS/2（ 鼠標）、 KB（鍵盤） 等輸入輸出控制

USB、 PCI、 IEEE 1394 等總線控制

 IDE、 SATA、 RAID 等存儲控制

音頻、網卡等 I/O 芯片控制

SYSTEM CLOCK（ 系統時鐘） 控制

IRQ（中斷請求）控制

DMA（直接存?。┛?/span>
